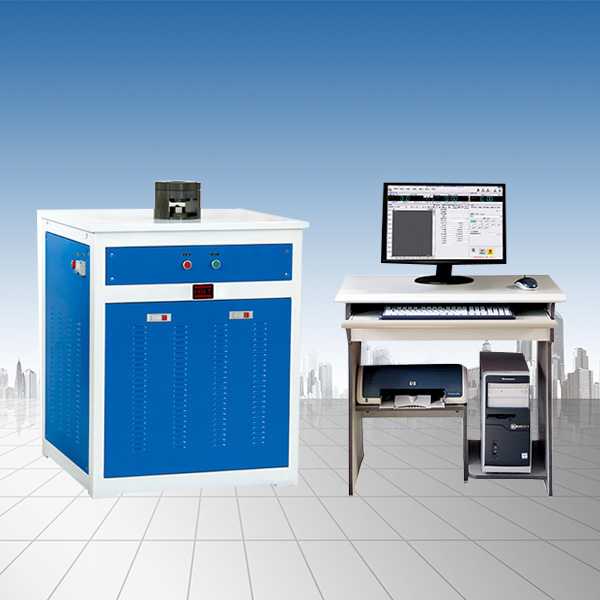

程控板材杯凸試驗機產品用途：

主要用于金屬薄板和薄帶的工藝性能試驗，檢驗薄板和薄帶的塑性變形性能。滿足國標GB/T 4156-2007、ASTM E643-78《金屬材料薄板和薄帶埃里克森杯突試驗》的要求,可根據GB5125-1985《有色金屬沖杯試驗方法》做沖杯試驗，檢驗有色金屬薄板的各向異性.

程控板材杯凸試驗機技術特點：
采用伺服電機帶動減速機，夾緊時通過同步傳動組件，帶動伺服沖壓系統同步向上，然后夾緊系統發訊，沖壓系統自動沖壓，測量系統同步自動測量板材變性值，當試樣出現裂紋時，測量系統自動顯示杯突值。杯突夾具為敞開式結構，便于觀察板材是否出現裂紋。杯突夾具壓模結構采用球窩自動調心結構，以保證試樣夾緊時試樣夾緊力受力均勻。
程控板材杯凸試驗機技術指標：

規格型號	BTW-300
可試鋼板厚度	標準杯突試驗：金屬板0.2~5mm
杯突示值誤差	±0.01mm
板材大寬度	180mm
深拉伸厚度	0.2-3mm
沖頭大行程	120mm
夾緊活塞行程	19-21mm
大沖杯負荷	300kN
沖壓力有效測量范圍	6kN~300kN
大夾緊力	150kN
夾緊力相對誤差	±2%
夾緊活塞行程	38mm
沖壓力示值誤差	±1%
沖壓速度	0.01~100mm/min
試驗模具規格（標準）	標準沖頭規格：標準杯突沖頭Sφ20±0.05mm、Sф15±0.05mm 墊?？讖剑?0mm（標準墊?？讖剑?3mm） 壓模外徑：120mm（標準壓模外徑：55mm） 標準壓模孔徑：Φ27±0.05mm；（非標定做）
試驗模具規格（非標）	杯突沖頭球徑：Φ15±0.05mm 、Φ8±0.02mm、 Φ3±0.02mm 固定模孔徑：Φ21±0.02mm 、Φ11±0.02mm 、Φ5±0.02mm Nakajima試驗沖頭：Sφ100±2mm
數顯分辨率	0.001mm
顯示內容	夾緊力、沖壓力、位移及杯突值、速率，繪力-位移曲線
控制方式	計算機自動實現試驗過程
